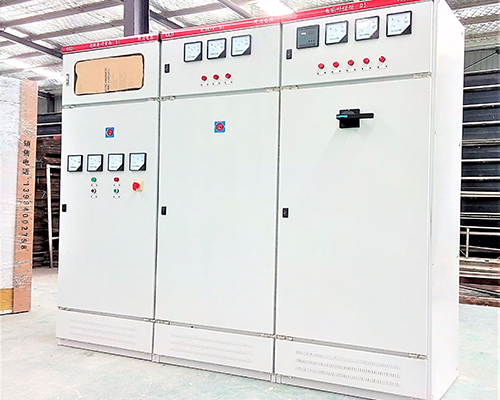

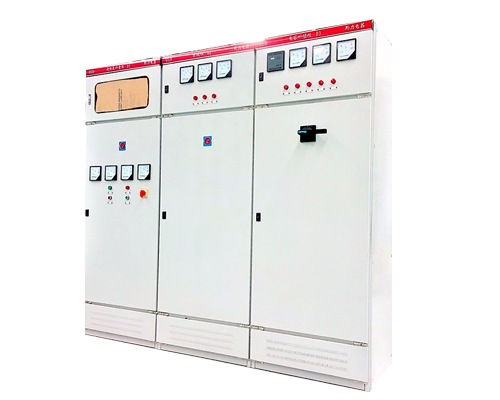

GGD型交流低壓配電櫃

GGD 交流低壓配電櫃

GGD AC low voltage distribution cabinet

產品概述

GGD型交流低壓配電櫃適用於發電廠、變電站、廠礦企業

等電力用戶的交流50Hz。額定工作電壓380V，額定工作電流至3150A的配電係統，作為動力、照明及配電設備的電能轉換、分配與控製之用。

GGD型交流低壓配電櫃是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電櫃。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、係列性、實用性強、結構新穎、防護等級等特點，可作為低壓成套開關設備的更新換化產品使用。

GGD型交流低壓配電櫃符合IEC 439《低壓成套開關設備和控製設備》，GB 7251《低壓成套開關設備》等標準。

使用條件

◆周圍空氣溫度不高於+40℃，不低於-5℃，24h內的平均（jun1）溫度不得高於+35℃；

◆戶內安裝使用，使用地點的海拔高度不得超過2000m；

◆周圍空氣相對濕度在高溫度為+40℃時不超過50%，應在較低溫度時允許有較大的相對溫度(例如+20℃時為90%)考慮到由於溫度的變化可能會偶然產生凝露的影響；

◆設備安裝時與垂直麵的傾斜度不超過5°；

◆設備應安裝在無劇烈震動和衝擊的地方以及不足以使電器元件受到腐蝕的場所；

◆用戶有特殊要求時可與製造廠協商解決。

訂貨須知

訂貨時用戶應提供：

◆主電路配電係統圖和平麵布置圖，額定工作電壓，額定工作電流，保護裝置整定電流以及必要的技術參數

◆標明進出線電纜規格。

◆開關櫃內主要電氣元件的型號，規格及數量。

◆如開關櫃之間或進線櫃需要母線橋或母線槽的，需注明跨度、距地高度等具體要求數據。

◆開關櫃使用在特殊環境條件時，應在訂貨時詳細說明。

◆開關櫃表麵顏色及其它具體要求。
