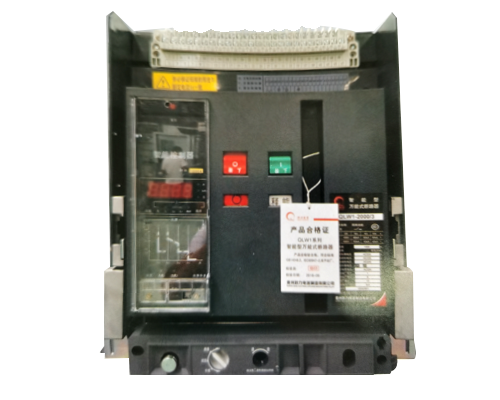

QLW1智能型萬能式斷路器

QLW1係列智能型萬能式斷路器(以下簡稱斷路器)，適用於交流50Hz。額定電壓至660V(690V)及以下。額定電流200A-6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載。欠電壓。短路、單相接地等故障的危害。新路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電同時帶有開放式通訊接口，可進行“四涵”， 以滿足控製中心和自動化係統的要求斷路器在海拔2000米時脈衝耐壓8000V(不同海拔按標準修正，高不超過12000V)該斷路器不帶智能控製器及傳感器可作隔離器用，標示為*一+"

斷路器符合GB 14048.2《低壓開關沒備和控製沒備低壓斷路器》和EC60947-2《低壓開關設備和控製設備斷路器》等標準。

主要參數及技術性能

◆分類:

按安裝方式分: a.固定式b.抽屜式;

按操作方式分: a.電動操作b.手動操作(檢修、維護用) .

◆脫扣器種類:

智能控製器，欠電壓輛時(或延時)脫扣器。分助脫扣器。

◆智能控器性能:

智能控製器分為:H型(通訊用). M型(普通智能型). L型(經濟型) ;

具有過載長延時反時限。短廷時反時限。定時限。瞬時功能可由用戶自行設定組成所需要的保護特性;。單相接地保護功能:

顯示功能:整定電流顯示。動作電流顯示。各線電壓主顯利電壓顯示應在訂貨時提出);

報警功能:過載報警;

自檢功能:過熱自檢、微機自診斷;

試驗功能:試驗控製器的動作特性。

正常工作條件和安裝條件

◆周圍空氣溫度

上限值不超過+40C，下限值不低於-5C，24h平均值不超過+ 30C;

注:下限值為- 10C或-25C的工作條件，用戶應與本公司申明:

上限值超過+ 40C或下限值低於- 10C或.25C的工作條件，用戶應與本公司協商;

◆安裝地點的海拔不超過2000m.

◆大氣條件

大氣相對濕度在周國空氣為+40C時不超過50%，在較低混度下可以有較高的相對溫度，最濕月的月平均最大相對混度為90%,同時該月的平均最低溫度為+25C，並考慮到因溫度變化發生在產品表麵上的凝露超過規定要求應與本公司協商。

◆防護等級: IP30

◆汙染等級:lll

◆使用類別: B類或A

●安裝類別:額定工作電壓660V(690V)及以下的斷路器以及欠電壓脫扣器，電源變壓器初級線圈用於安裝類IV;輔助電路及控製

電路安裝類別為lll。

◆斷路器應按本說明書要求安裝，斷路器的垂直傾斜度不超過5度(礦用斷路器的傾科度不超過15度)。
