KYN61-40.5（Z）型鎧裝移開式金屬封閉開關設備

所屬分類：高壓成套設備
瀏覽次數：次
發布日期：2020-07-28 10:17:54

我要詢價

產品概述
性能特點
技術參數

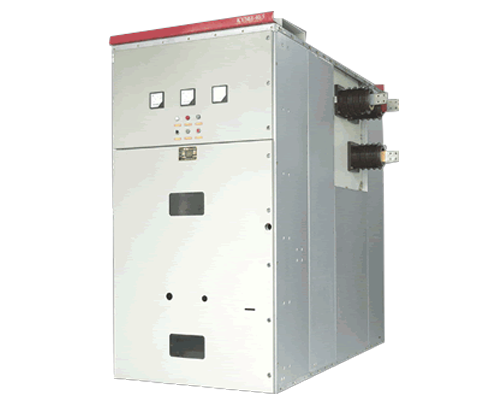

KYN61-40.5（Z）型鎧裝移開式金屬封閉開關設備

KYN61-40.5 (Z)-type armored withdrawable metal-enclosed switchgears

產品概述

KYN61-40.5（Z）型鎧裝移開式交流金屬封閉開關櫃係額定電壓40.5kV、三相交流50Hz的戶內成套配電裝置，可作為發電廠、變電站和工礦企業作為接受和分配電能之用，對電路起到控製、保護和檢測等功能，並可用於頻繁操作的場所。

使用條件

環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃

海拔高度：海拔不超過1000m；

相對濕度：日平均值不超過95%，月平均值不超過90%；

地震烈度：不超過8度；

水蒸汽壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；

周圍環境：無火災、爆炸危險、嚴重汙穢、化學腐蝕及劇烈振動的場所。

訂貨須知：

◆一次線路主方案編號，單母線係統圖，排列圖及平麵布置圖等；

◆二次回路電氣原理圖及端子排列圖；

◆電器元件的型號，規格及數量；

◆主母線，分支母線的規格及材質；

◆備品，備件的名稱及數量；

◆櫃體顏色。

產品特點：

新型複合絕緣真空斷路器，互換性好，更換簡單；

絲杆螺母推進機構可輕鬆移動手車防止誤操作；

觸頭盒式電流互感器，使電纜室空間充裕可連接多根電纜；

產品體積小，重量輕，操作維護方便。

序號	名稱			單位	技術參數
1	額定電壓			kV	40.5
2	額定頻率			Hz	50
3	額定電流				630 1250 1600 2000
4	額定絕緣水平	1min工頻耐受電壓	相間、相對地斷路器斷口	kV	95
			隔離斷口		118
		雷電衝擊耐受電壓	相間、相對地斷路器斷口		185
			隔離斷口		215
5	額定短路開斷電流			kV	20 25 31.5
6	額定短路關合電流				50 63 80
7	額定短時耐受電流				20 25 31.5
8	額定峰值耐受電流				50 63 80
9	主回路電阻			Ω	630A	1250A	1600A	2000A
					≤250	≤200	≤180	≤150
10	額定短路開斷電流開斷次數			次	20
11	機械壽命				10000
12	外殼防護等級				IP4X
