中置式金属铠装抽出式开关设备

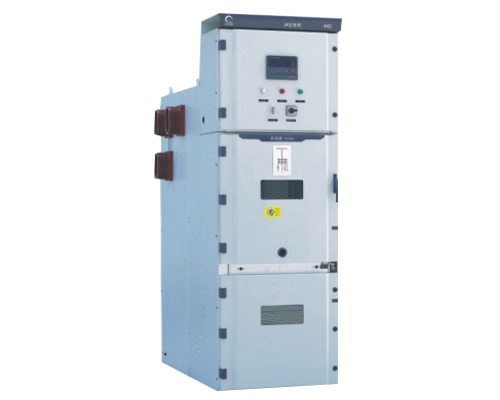

KYN28-12 铠装移开式交流金属封闭开关设备（中置柜）

KYN28-12 armored removable AC metal-enclosed switchgear (center cabinet)

产品概述

KYN28- 12铠装移开式交流金属封闭开关设备适用于三相交流额定电压12kV，额定频率50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52kV及以下交流金属外壳开关设备和控制设备》、DL/T404 《户内交流高压开关柜订货技术条件》标准的要求。

使用条件

◆周围空气温度上限+40℃下限-15℃

◆设备安装场所的较大海拔高度:：1000m
◆环境湿度：日平均相对湿度≤95%，月平均相对湿度≤90%

◆地震烈度不超过8度
◆周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染。

◆无严重污秽及经常的剧烈振动。

订货须知

◆订货时应提供下列技术资料：

◆主电路方案图编号、用途和主线系统图、配电室平面布置图及排列配置图等。

◆开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

◆开关设备内主要电器元件的型号、规格及数量。

◆如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据。

◆开关设备使用在特殊环境条件时，应在订货时详细说明。

◆其它特殊要求。

产品特点：

敷铝锌钢板外壳，精度高，有很强的抗腐蚀与抗氧化作用；

多重折边工艺，重量轻，机械强度高，外线美观；

加工生产周期短，零部件通用性强，占地面积少，便于组织生产；

中置式手车部件，体积小，检查，维护方便；

独立的隔室，除继电室外，其他三室都有泄压通道；

安全可靠的联锁装置防止误操作。
